Teknik Bilgiler
Sahadan Teknik Notlar
Şantiyelerimizde uyguladığımız ve fark yarattığını gördüğümüz pratik detaylar.
Ankraj Sıraları Kademeli İlerler
Ankrajlı iksa perdelerinde kazı tek seferde tabana inilerek değil, her ankraj sırası tamamlanıp germe yapıldıktan sonra bir alt kademeye geçilerek yapılır. Sahalarımızdaki çok sıralı perdelerde ankraj başlıkları yatay kuşak (waler) kirişleri üzerine oturtulur; böylece yük tek bir kazığa değil perde boyunca dağıtılır.
Her Ankraj Numaralandırılır
Şantiyelerimizde her ankraj başlığı sıra ve poz numarasıyla işaretlenir (örn. D160, E164). Bu numaralandırma, germe raporlarının hangi ankraja ait olduğunun izlenebilmesini ve eksik/tekrar germe yapılmasının önlenmesini sağlar.
Shotcrete Arkasında Drenaj Şart
Püskürtme beton yüzeyin arkasında biriken su, kaplamaya hidrostatik basınç uygular. Bu nedenle uygulamalarımızda hasır çelik serilmeden önce düşey şerit drenler yerleştirilir ve belirli aralıklarla barbakan (weep hole) boruları bırakılır. Fotoğraflarımızda görünen sarı borular bu drenaj barbakanlarıdır.
Hasır Çelik Bindirmesi
Zemin çivili shotcrete duvarlarda hasır çelik panolar birbirine en az bir göz bindirilerek bağlanır ve zemin çivisi başlık plakaları ile yüzeye sabitlenir. Aksi halde kaplama, çiviler arasında kalan bölgede zımbalama etkisiyle çatlar.
Jet Grout Dönüş Çamuru Kontrolü
Jet grout uygulamasında delgi ağzından geri gelen dönüş çamurunun (spoil) sürekliliği ve kıvamı, kolonun teşkil edilip edilmediğinin en pratik saha göstergesidir. Dönüş kesildiğinde tıkanma veya kaçak var demektir; imalat durdurulup neden araştırılır.
Bina İçinde Çalışma Yüksekliği
Mevcut yapı içinde mikro kazık ve enjeksiyon için kompakt paletli delgi makineleri kullanılır. Kritik kısıt tavan yüksekliği ve kapı/rampa genişliğidir; keşifte bu ölçüler alınır, gerekiyorsa makine sahada sökülüp taşınır.
Tarihi Yapıda Önce Askıya Alma
Tarihi yapıların temel güçlendirmesinde mikro kazık delgisinden önce yapı çelik iskele ve payandalarla geçici olarak desteklenir. Delgi düşük titreşimli yöntemle yapılır; darbeli kırıcı kullanımından kaçınılır.
Beton ve Enjeksiyon Sıcaklığı
Sıcak havada enjeksiyon şerbetinin priz süresi kısalır, soğukta uzar. Saha mikserinde su/çimento oranı ve karışım süresi sabit tutulur; hazırlanan şerbet bekletilmeden pompalanır.
Gece Vardiyası ve Kritik Yol
İksa ve kazı işleri iş programının kritik yolundadır. Yoğun trafik veya faal tesis koşullarında çalışmayı gece vardiyasına kaydırmak, hem üretimi hem de çevre güvenliğini kolaylaştırır.
İmalat Kaydı Olmadan Teslim Yok
Delgi derinliği, enjeksiyon sarfiyatı, beton miktarı ve ankraj germe değerleri her poz için kayıt altına alınır. Bu kayıtlar hem kontrol teşkilatına sunulur hem de ileride oluşabilecek bir sorunun kaynağını bulmayı mümkün kılar.
Komşu Yapı ve Deformasyon Takibi
Derin kazılarda komşu yapılara ve yola ölçüm noktaları konularak yatay/düşey deformasyon izlenir. Sınır değer aşıldığında kazı durdurulur, ilave ankraj veya destek devreye alınır.
Zemin Etüdü Olmadan Yöntem Seçilmez
Fore kazık mı mini kazık mı, jet grout mu DSM mi sorusunun cevabı zemin profilinde ve yeraltı su seviyesindedir. Etüt raporu olmadan verilen fiyat da yöntem de sahada değişmeye mahkumdur.
Uyguladığımız Standartlar
İmalatlarımız aşağıdaki özel jeoteknik uygulama standartları esas alınarak yürütülür.
| Standart | Konu | Kapsam |
|---|---|---|
| TS EN 1536 | Fore Kazıklar | Delgi, donatı kafesi, tremie ile beton dökümü, muhafaza borusu ve beton örtü (paspayı) kuralları. Beton sarfiyat kaydı ve kazık başı kotu toleransları bu standarda göre takip edilir. |
| TS EN 14199 | Mikro Kazıklar | Ø300 mm altındaki delgilerde donatı, enjeksiyon basıncı ve kök boyu tanımları. Mini ve mikro kazık uygulamalarının ortak referansıdır. |
| TS EN 1537 | Zemin Ankrajları | Serbest boy - kök boyu ayrımı, korozyon koruması, uygunluk (suitability), kabul (acceptance) ve araştırma deneyleri ile germe/kilitleme kayıtları. |
| TS EN 12716 | Jet Enjeksiyon (Jet Grouting) | Tek / çift / üç akışkanlı sistemler, enjeksiyon basıncı, çekme hızı ve dönüş devri parametrelerinin kayıt altına alınması. |
| TS EN 14679 | Derin Karıştırma (Deep Mixing) | Islak ve kuru karıştırma yöntemleri, bağlayıcı dozajı ve kolon sürekliliği kontrolü. |
| TS EN 14490 | Zemin Çivisi (Soil Nailing) | Kademeli kazı yüksekliği, çivi aralığı ve yüzey kaplaması ile drenaj detayları. |
| TS EN 14487-1 | Püskürtme Beton (Shotcrete) | Kuru ve yaş sistem tanımları, dayanım gelişim sınıfları, lif donatılı beton özellikleri. |
| TS EN 12715 | Enjeksiyon | Çimento, kimyasal ve reçine esaslı enjeksiyonlarda karışım, basınç ve sarfiyat kriterleri. |
| TBDY 2018 / TS 500 | Yerel Mevzuat | Türkiye Bina Deprem Yönetmeliği ve betonarme yapı kuralları; kazık ve temel tasarımı proje müellifince bu esaslara göre yapılır. |
Standart numaraları bilgilendirme amaçlıdır; tasarım ve uygulama esasları her projede proje müellifi ve kontrol teşkilatının onayına tabidir.
Makine Parkımız
İmalatlarımızı kendi ekipmanlarımızla yürütüyoruz.

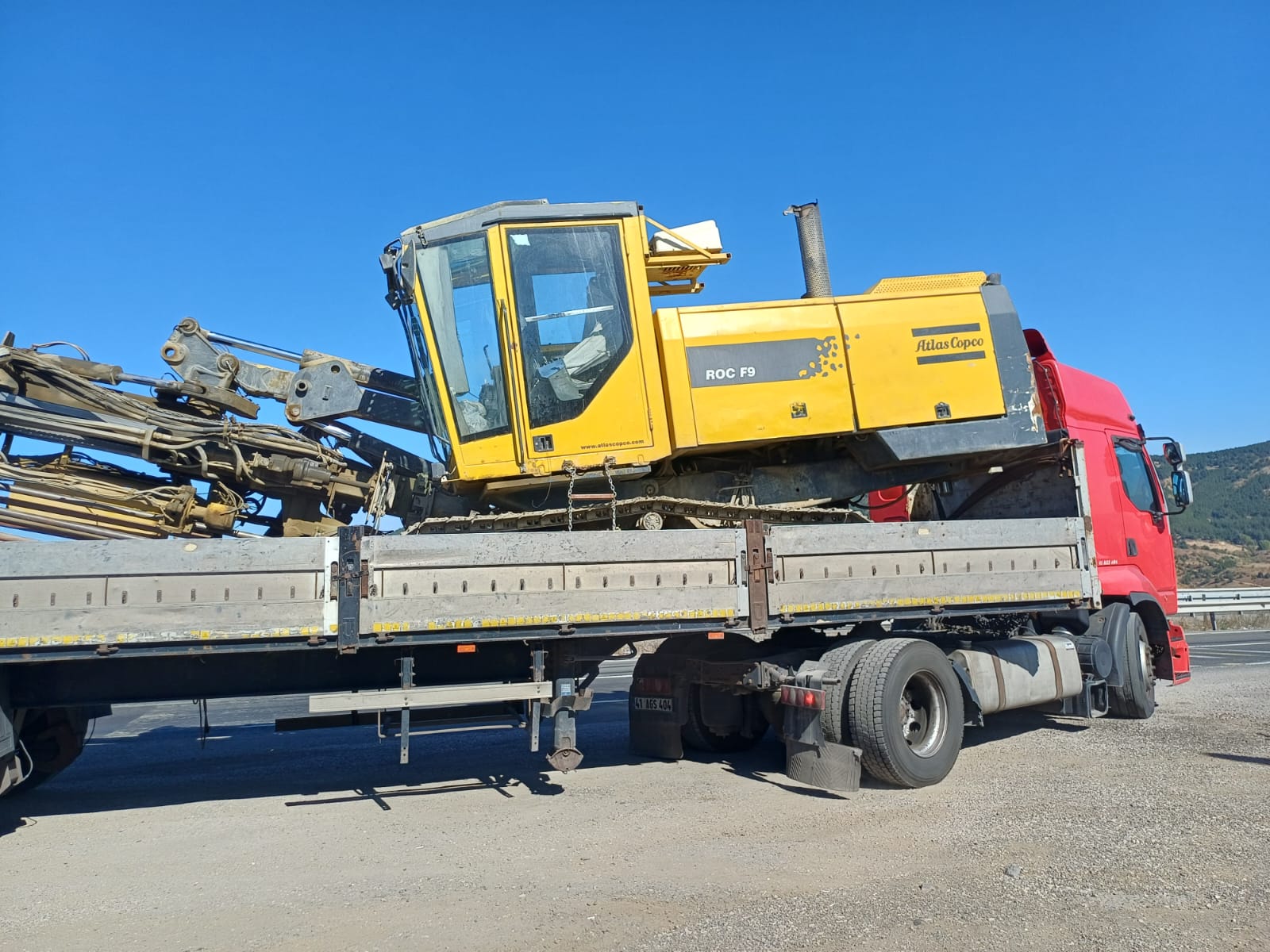

Atlas Copco ROC F9
Ankraj ve zemin çivisi delgisi ile kaya delgi işlerinde kullanılan yüzey delgi makinesi. Sert kaya ve ayrışmış zeminde yüksek ilerleme hızı sağlar.
YMC 1800
İksa perdelerinde ankraj delgisi için kullanılan paletli delgi ünitesi. Eğimli ve dar platformlarda çalışabilir.

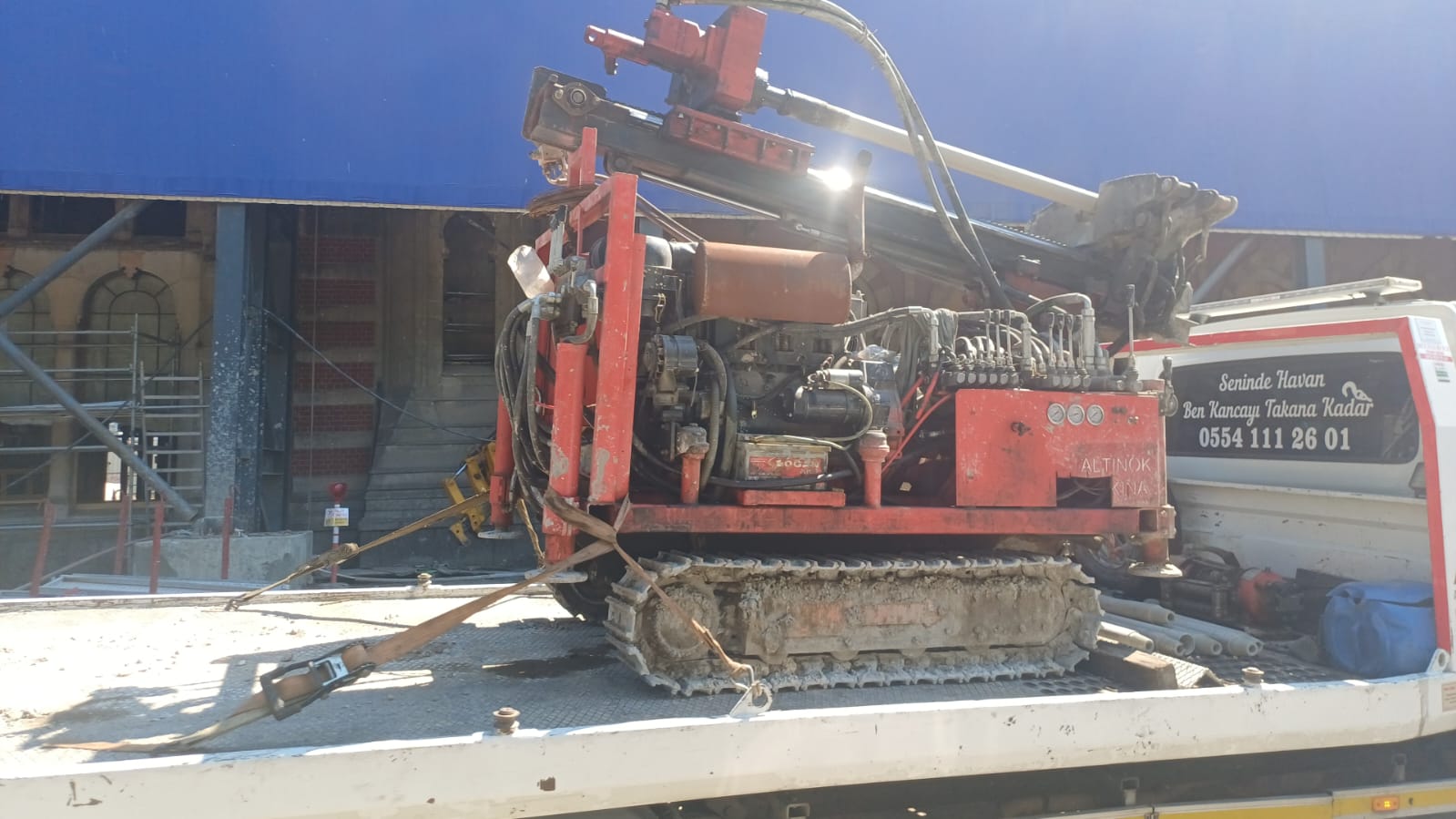

Kompakt mikro kazık üniteleri
Düşük tavan yüksekliğine sahip bodrum ve zemin katlarda mikro kazık ve enjeksiyon delgisi için kullanılan küçük gabarili makineler.
Enjeksiyon mikser ve pompaları
Saha şartlarında çimento şerbeti hazırlama mikserleri ve yüksek basınçlı enjeksiyon pompaları.
Ankraj germe presleri
Halatlı ankrajların proje yüküne göre gerilip kilitlenmesi ve germe kayıtlarının alınması için kullanılır.

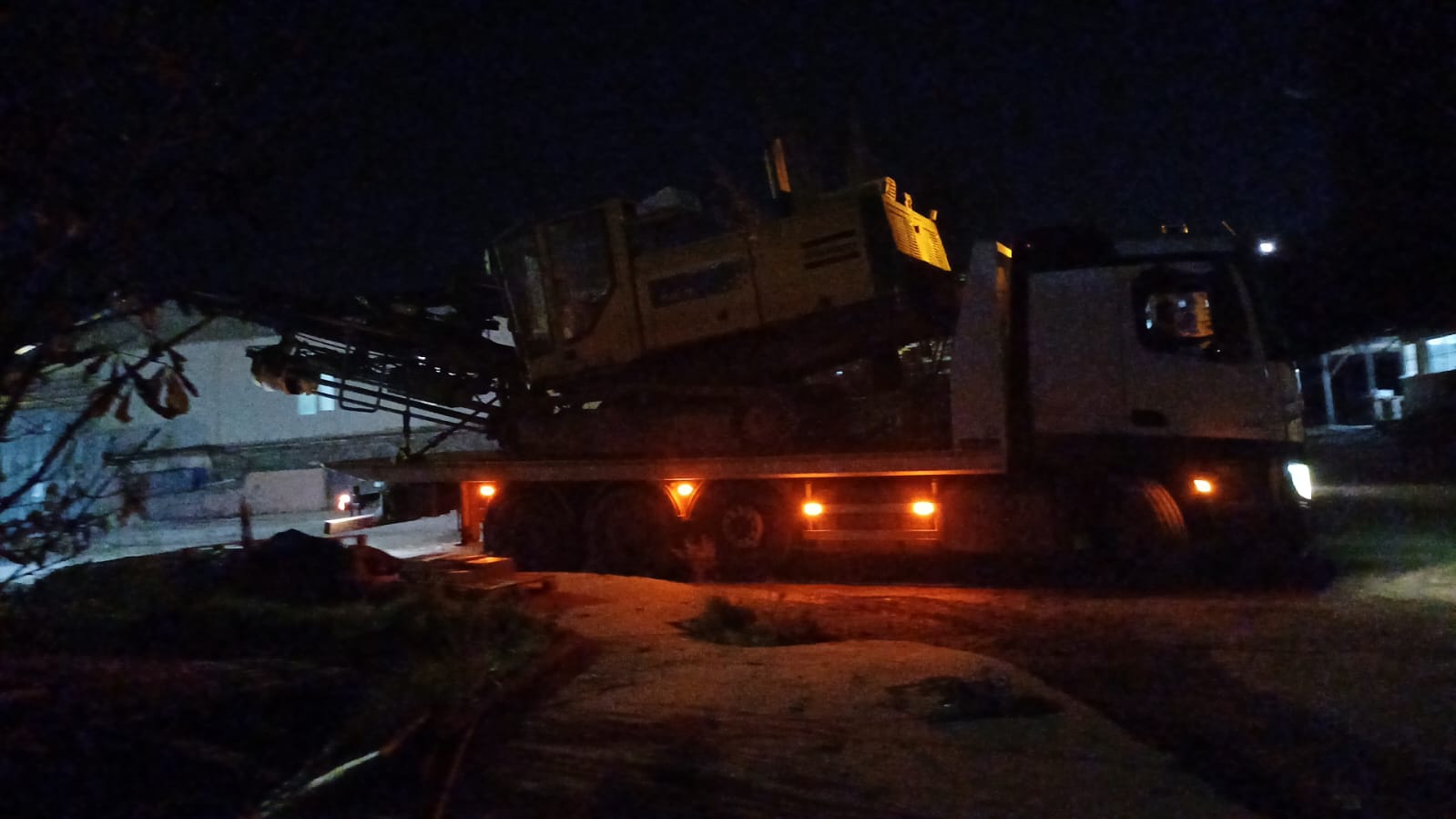

Nakliye ve mobilizasyon araçları
Makine parkının şantiyeler arası sevkiyatı kendi organizasyonumuzla, gece dahil esnek saatlerde yapılır.
